An der Küste von Rio Vista betreibt EDF Power Solutions einen Onshore-Windpark, der jährlich sechs Millionen kWh grünen Strom für etwa 1.500 Haushalte erzeugt. Ein drohnengestütztes Monitoring identifizierte kritische Risse im Turbinenzentrum, woraufhin die Anlage abgeschaltet und mit Weidmüller das Zustandsüberwachungssystem BLADEcontrol(R) inklusive WebVis installiert wurde. Das System erfasst zweiachsige Vibrationsdaten in Echtzeit, ermöglicht rund um die Uhr eine lückenlose Analyse, optimiert Wartungszyklen und beschleunigt Instandsetzungsmaßnahmen.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Nahe Rio Vista liefert Onshore-Windpark sechs Millionen kWh jährlich

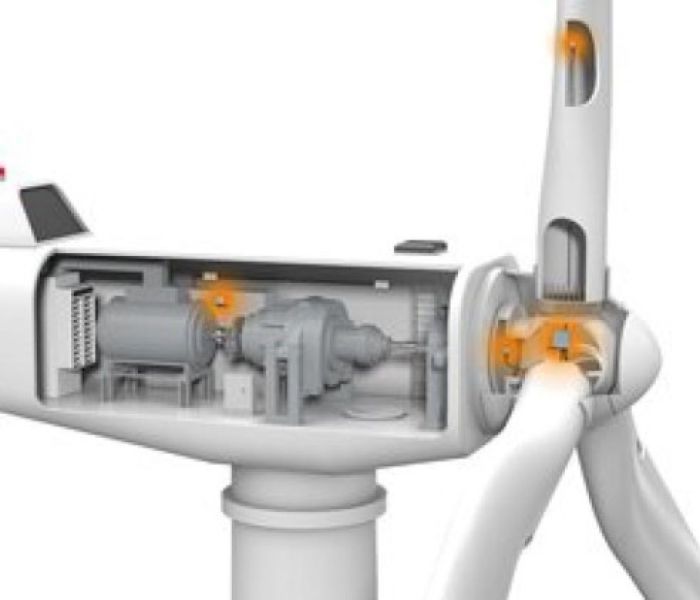

BLADEControl erhebt Daten verschiedener Bereiche (Foto: Weidmüller)
Der Onshore-Windpark in der Nähe von Rio Vista erzeugt jährlich etwa sechs Millionen Kilowattstunden Strom, was dem Verbrauch von rund 1.500 Haushalten entspricht. EDF Power Solutions hat in über 25 Ländern kohlenstoffarme Energieprojekte realisiert und binnen zwanzig Jahren mehr als 700 Megawatt Kapazität aufgebaut. Neben Errichtung und Betrieb der Windkraftanlagen umfasst das Leistungsspektrum des Unternehmens auch Planung, Bau und Management von Stromübertragungsinfrastrukturen für eine zuverlässige Netzeinspeisung, regelmäßige Wartung und Optimierung.
Drohnenmonitoring entdeckt kritischen H-förmigen Riss am Turbinen-Schwerpunkt unter Last
EDF Power Solutions führte regelmäßige Drohnenscans durch, um Turbinenkomponenten systematisch auf Risse, Materialermüdung und strukturelle Schwachstellen zu untersuchen. In einer Kalifornien-Installation entdeckten die Aufnahmen einen charakteristischen H-förmigen Bruch nahe des Rotorkerns, der bei steigender Belastung zu Blattversagen oder Turbinenkollaps führen könnte. Angesichts der Schwere des Defekts initiierten Technikteams umgehend eine Abschaltung der Anlage. Dabei wurden sofortige Reparaturmaßnahmen geplant, um Ausfallszenarien vorzubeugen und Sicherheitsstandards effizient zu gewährleisten. Der Schadenfortschritt wurde überwacht.
EDF kappt sofort Windkraftanlage, holt Weidmüller für Schadensanalyse hinzu
Nachdem der kritische Schaden erkannt wurde, stellte EDF Power Solutions den Betrieb der betroffenen Turbine sofort ein, um weitere Belastungsschäden zu verhindern. Direkt im Anschluss nahm das Team Kontakt zu Weidmüller auf, dessen ausgewiesene Expertise im Bereich Anlagenüberwachung und umfassendes Portfolio passgenaue Lösungen bot. Gemeinsam wurden Maßnahmen zur eingehenden Schadensanalyse definiert, Prioritäten zeitnah gesetzt und ein Zeitplan für die Reparatur erstellt, um rasch den sicheren Weiterbetrieb der Anlage zu gewährleisten.
BLADEcontrol und WebVis ermöglichen präzise kontinuierliche Fernüberwachung von Rotorblatt-Strukturen
BLADEcontrol(R) von Weidmüller setzt zweiachsige Beschleunigungssensoren direkt in den Rotorblättern ein, um präzise Schwingungsdaten und strukturelle Veränderungen zu erfassen und mögliche Ermüdungserscheinungen frühzeitig zu identifizieren. Die aufgezeichneten Messwerte werden über das WebVis-System in Echtzeit in einem Browser dargestellt. Dadurch lassen sich Anomalien anhand von Graphen und Alarmfunktionen erkennen. Die Lösung ermöglicht eine kontinuierliche Fernüberwachung ohne Unterbrechung und optimiert so Wartungszyklen. Automatisierte Alarme und modulare Bauweise ermöglichen Echtzeit-Integration in bestehende Steuerungssysteme.
Jährliches Vibrationsmonitoring mit BLADEcontrol bestätigt vierfachen Einbruch nach Sanierung

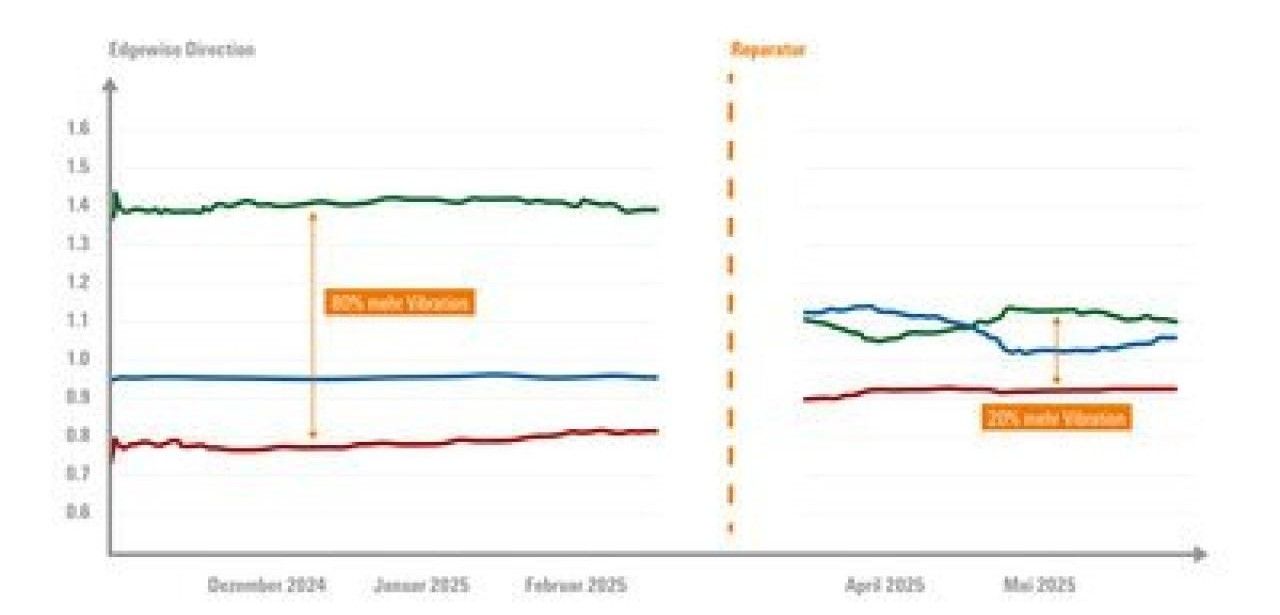

Nach Aktivierung von BLADEcontrol(R) wurde die Windenergieanlage erneut in Betrieb genommen und über einen Zeitraum von zwölf Monaten kontinuierlich auf Schwingungswerte hin überwacht. Dadurch ließ sich die Entwicklung der Risse sowie deren Ausbreitung umfassend dokumentieren und die Sanierungsmaßnahmen exakt terminieren. Nach Abschluss der Reparatur erfasste das System einen Rückgang der Vibrationen um den Faktor vier, was die Effektivität der Instandsetzungsarbeiten belegte und den sicheren Betrieb künftig dauerhaft zuverlässig unterstützt.
Robustes BLADEcontrol System liefert hochpräzise Daten und hohe Verfügbarkeit
Das Zustandsüberwachungssystem BLADEcontrol(R) überzeugt durch sein robustes Design, erstklassige Bauteile und integrierten Schutz gegen Umwelteinflüsse und mechanische Belastungen. Die komplexe Installation im Inneren der Rotorblätter stellt dank durchdachter Konstruktion keine Hürde dar. Während des gesamten Testzeitraums lieferte das System hochpräzise Vibrationsdaten mit nahezu hundertprozentiger Verfügbarkeit. Parallel dazu ermöglicht die WebVis-Plattform in Echtzeit lückenloses Monitoring sowie automatisierte Alarmmeldungen zur frühzeitigen Identifikation und Analyse von Schadensmustern und optimiert Wartungszyklen nachhaltig und effizient.
Weidmüller bietet BLADEcontrol, BOLTcontrol, TwinCap und Elektroniklösungen für Windenergieanlagen
Mit einem umfassenden Portfolio kombiniert Weidmüller das Rotorblatt-Überwachungssystem BLADEcontrol(R) mit dem Bolzenbruch-Detektionssystem BOLTcontrol, den TwinCap-Sensoren und leistungsfähiger Elektronik-Softwarearchitekturen. Diese integrierte Plattform ermöglicht Betreibern durchgängige Zustandsüberwachung, flexible Datenauswertung und automatisierte Alarmierung. Die präventive Wartung wird optimiert, Stillstandszeiten reduziert und die Betriebssicherheit deutlich erhöht. Schnittstellen gestatten zudem skalierbare Erweiterungen und nahtlose Integration in bestehende Betriebsleitsysteme IT-Infrastrukturen. dauerhaft Echtzeitdaten und Fernzugriff ermöglichen effiziente fundierte Entscheidungen, minimieren Instandhaltungskosten und verbessern den Lebenszyklus der Anlagen.
Dank der Integration von BLADEcontrol(R) und WebVis konnte EDF Power Solutions die Betriebssicherheit seines Windparks bei Rio Vista deutlich steigern. Die präzise Zustandsüberwachung erfasste Schwingungsdaten kontinuierlich, erkannte frühzeitig Materialermüdung und ermöglichte zeitgerechte Eingriffe. Wartungszyklen ließen sich optimieren, da notwendige Instandsetzungen zielgerichtet geplant wurden. Nach erfolgten Reparaturen bestätigte die Lösung eine signifikante Schwingungsreduktion und langfristige Stabilität. Weidmüllers umfassendes Portfolio unterstützt somit Betreiber bei Effizienzsteigerung, nachhaltigem Betrieb und Ressourcenschonung für nachhaltige Zukunft.
